I videon går vi igenom några grundläggande egenskaper hos fjädrar och det samband mellan förlängningen hos en fjäder och kraften som krävs för att orsaka förlängningen. Sambandet kallas Hooke’s lag.
Hooke’s lag
F=k⋅△xF=k·△x
Där FF är storleken på kraften som krävs för att orsaka förändringen i fjäderns längd △x△x men även storleken på den kraft som fjädern utövar i motsatt riktning, den s.k. fjäderkraften. Vi ser att FF och △x△x är proportionella mot varandra, en större förlängning kräver t.ex. en större kraft.
Proportionalitetskonstanten kk kallas för ”fjäderkonstanten” och beror på fjäderns fysiska egenskaper, vilket material den är gjord av, längd, trådtjocklek osv. Ett stort värde på k innebär en mer ”styv” fjäder som är svår att deformera medan ett lågt värde på k ger en mer lös fjäder som är lättare att dra ut eller komprimera. Löser vi ut k ur sambandet kan vi se att enheten för k är N/m.
Vi kan även visualisera Hooke’s lag i en graf där vi har förlängningen Δx på x-axeln och storleken på kraften FF på y-axeln. Sambandet är linjärt och lutningen på linjen motsvarar fjäderkonstanten kk.

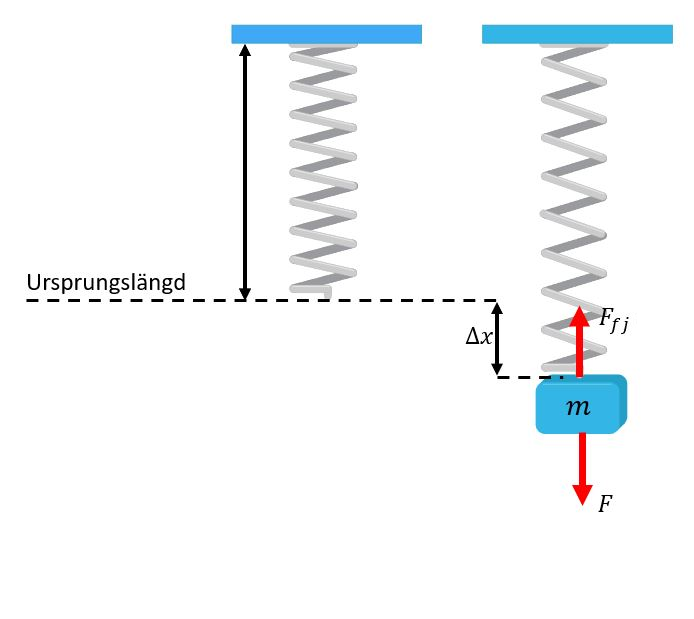

Fjäderkraften FF är alltid motriktad förskjutningen från dess obelastade jämviktsläge, △x△x, dvs. fjädern vill alltså återgå till sitt obelastade läge, dvs. den strävar efter att ”återföra” vikten till det obelastade jämviktsläget. Om fjädern pressats samman vill den bli längre, om den dragits ut vill den bli kortare. Fjäderkraften kallas därför ibland för ”återförande kraft”. Notera alltså att Hooke’s lag även gäller om vi skulle trycka samman fjädern sträckan Δx istället för att dra ut den. För att markera att FF och △x△x har olika riktning så skriver man ibland Hooke’s lag med ett minustecken framför.
Exempel 1
Under en laboration med fjädrar hängs en 0,1 kg vikt i en fjäder.
Fjädern dras då ut 12,0 cm. Vad är fjäderns fjäderkonstant?
Lösning
Vi ställer upp Hookes lag och löser ut fjäderkonstanten kk.
F=k⋅△x⇒k=△xFF=k·△x⇒k=F△x
Kraften på vikten, och därmed den kraft som drar ut fjädern är ju tyngdkraften vilket vi kan skriva som massan multiplicerad med tyngdaccelerationen:
k=△xF=△xmg=0,120,1⋅9,82≈8,2 mNk=F△x =mg△x =0,1·9,820,12 ≈8,2 Nm
Svar
Fjäderkonstanten är ungefär 8,2 N/m
Exempel 2
En massa på 2,5 kg hänger i en fjäder. Fjädern har en fjäderkonstant på 70 N/m. Hur långt är fjädern utdragen?
Lösning
Fjäderns har en viss längd obelastad. När vikten sedan hängs på så belastas fjädern med kraften Fg=mgFg=mg och sträcks ut sträckan ∆x.
Vi ställer upp Hooke’s lag och löser ut förlängningen ∆x ur sambandet:
F=k⋅△x⇒△x=kFF=k·△x⇒△x=Fk
Vi kan nu ersätta kraften FF med mgmg:
△x=kmg=702,5⋅9,82≈0,35 m=35 cm△x=mgk =2,5·9,8270 ≈0,35 m=35 cm
Svar
Fjäderns förlängning är ungefär 35 cm.
Kommentarer
e-uppgifter (4)
1.
(1/0/0)E C A B 1 P PL M R K Steffo försöker dra ut en fjäder med fjäderkonstanten 60 N/m. Han lyckas förlänga fjädern 50 cm från fjäderns ursprungslängd. Hur stor kraft drog han med?
Svar:Ditt svar:Rätt svar: 30 N(Korrekta varianter)Bedömningsanvisningar/Manuell rättning- +1
- Rättad
Rättar...-
2.
(1/0/0)E C A B 1 P PL M R K En massa på 2,0 kg hänger stilla i taket i en fjäder. Fjädern har en fjäderkonstant på 50 N/m. Hur långt är fjädern utdragen? Svara i hela centimeter.
Svar:Ditt svar:Rätt svar: 39 cm(Korrekta varianter)Bedömningsanvisningar/Manuell rättning- +1
- Rättad
Rättar...-
3.
(1/0/0)E C A B 1 P PL M R K Under en laboration med fjädrar hängs en 100100-grams-vikt i en fjäder.
Fjädern dras då ut 8,08,0 cm. Vad är fjäderns fjäderkonstant? Svara i hela N/m.
Svar:Ditt svar:Rätt svar: 12 N/m(Korrekta varianter)Bedömningsanvisningar/Manuell rättning- +1
- Rättad
Rättar...-
4. Premium
(1/0/0)E C A B 1 P PL M R K En laboration där sammanhörande värden på kraft och förlängning hos en fjäder har sammanställts i grafen nedan. En linje har anpassats till mätpunkterna. Vad är fjäderkonstanten?
Svar:Ditt svar:Rätt svar: 25 N/m(Korrekta varianter)Bedömningsanvisningar/Manuell rättning- +1
- Rättad
Rättar...-
