KURSER  /
Fysik 1
 /   Rörelse

Problemlösningsuppgift VT-grafen

Endast Premium- användare kan rösta.
Författare:Daniel Johansson
Rapportera fel Redigera lektion Redigera text Redigera övning Redigera video Skapa thumbnails

Arean under en kurva i en  $v$v$t$t-graf motsvarar den tillryggalagda sträckan. Vid konstant acceleration (som inte är noll) beskrivs rörelsen med en lutande linje i grafen. För att beräkna arean används därför areaformeln för en triangel:

 $A=$A= $\frac{b\cdot h}{2}$b·h2

Exempel

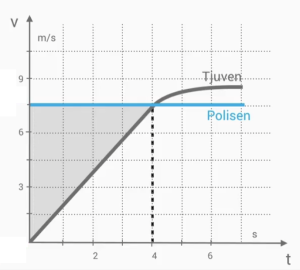

En polis jagar en tjuv till fots. När tjuven får syn på polisen börjar denne också att springa. Avståndet mellan dem är då  $16$16  m. På grund av det tunga stöldgodset har tjuven en lång accelerationssträcka. Avgör med hjälp av  $v$v$t$t-grafen nedan om polisen kommer ikapp tjuven eller inte.

Skärmavbild 2016-04-07 kl. 14.51.54

Lösning

Arean under en kurva i en $v$v$t$t-graf motsvarar den sträcka föremålet rört sig. Polisen kommer ikapp om hen hinner ta igen försprånget på $16$16 m.

Fram till tiden  $t=4$t=4  s är polisen snabbare än tjuven, som startar från stillastående. Polisen tar därför in på tjuven under den tiden. Vid  $t=4$t=4  s är de lika snabba (  $7,5$7,5  m/s), och där är avståndet som minst.

Sträckan polisen tar in motsvarar arean mellan de två kurvorna. Det området är en triangel med basen  $4$4  s och höjden  $7,5$7,5  m/s:

$A=$A=  $\frac{b\cdot h}{2}=\frac{4\cdot7,5}{2}=$b·h2 =4·7,52 = $15$15 m

Polisen tar alltså in  $15$15  m av försprånget. Eftersom försprånget var  $16$16  m blir avståndet som minst:

 $16-15=1$1615=1  m

Efter  $t=4$t=4  s är tjuven snabbare än polisen, och avståndet ökar igen.

Svar: Nej, polisen kommer inte ikapp. Som närmast (vid  $t=4$t=4  s) är avståndet  $1$1  m, och därefter drar tjuven ifrån.

Kommentarer

Marcus Fredriksson

Vart kom A= b x h/2 ifrån har inte stöt på det tidigare, Vad är b och h?

    Sara Petrén Olauson

    Hej! Arean under en kurva i en vt-graf motsvarar sträckan. Om arean är en triangel används $A=\frac{b\cdot h}{2}$, där $b$ är basen och $h$ är höjden hos triangeln. Hoppas att det blev tydligare nu!

asd asdd

Vill bara påminna om att fråga 3 fortfarande har fel svar. Men vill även tacka för mycket väl gjorda genomgångar!

Christoffer Bogren

Fel i övningen, svaret på fråga 3 bör vara Ja, som i ”Ja, det stämmer att Polisen kan sluta jaga tjuven efter 4 sekunder eftersom att om polisen inte har kommit ifatt tjuven vid 4 sekunder så kan han vara säker på att han inte kommer att göra det senare heller”.

    Daniel Johansson

    Tack!


Endast Premium-användare kan kommentera.

██████████████████████████
████████████████████████████████████████████████████

e-uppgifter (3)

  • 1. Premium

    Redigera uppgift Rapportera fel Ändra till korrekt
    M EXIT NP INGÅR EJ Uppgift från prov

    För att beräkna skillnaden i den tillryggalagda sträckan mellan två föremål så kan man:



    Bedömningsanvisningar/Manuell rättning
    Klicka i rutorna och bedöm ditt svar.
    • Rättad
    • +1
    • Rättad
    Dela med lärare
    Rättar...
  • 2. Premium

    Redigera uppgift Rapportera fel Ändra till korrekt
    M EXIT NP INGÅR EJ Uppgift från prov

    Ett föremål som har en hög acceleration vid en tidpunkt har framför allt

    Bedömningsanvisningar/Manuell rättning
    Klicka i rutorna och bedöm ditt svar.
    • Rättad
    • +1
    • Rättad
    Dela med lärare
    Rättar...
  • 3. Premium

    Redigera uppgift Rapportera fel Ändra till korrekt
    M EXIT NP INGÅR EJ Uppgift från prov

    Studera VT-grafen nedan. Stämmer det att Polisen kan sluta jaga tjuven efter 4 sekunder eftersom att om polisen inte har kommit ifatt tjuven vid 4 sekunder så kan han vara säker på att han inte kommer att göra det senare heller? Skärmavbild 2016-04-07 kl. 14.51.54

    Bedömningsanvisningar/Manuell rättning
    Klicka i rutorna och bedöm ditt svar.
    • Rättad
    • +1
    • Rättad
    Dela med lärare
    Rättar...
