Seriekoppling och Parallellkoppling

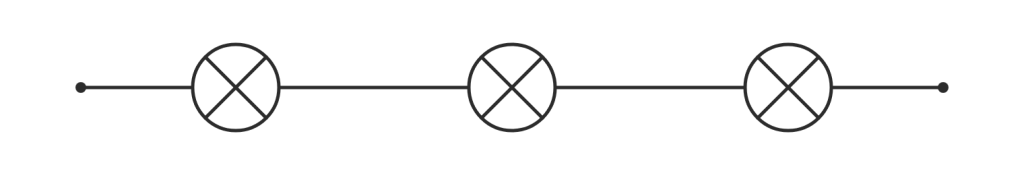

Elektriska komponenter kan kopplas in på olika sätt i en elektrisk krets. Om komponenterna kopplas in linjärt efter varandra kallas det seriekoppling eller att komponenterna är kopplade i serie. Tre seriekopplade lampor ser ut på följande sätt i ett kopplingsschema:

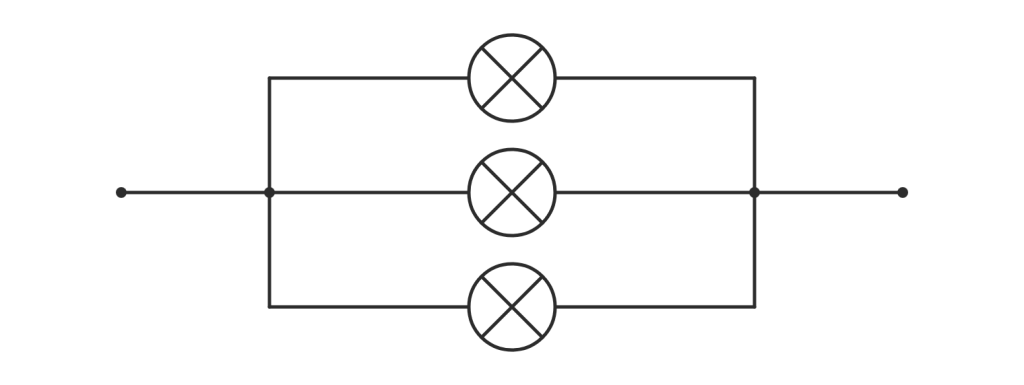

Om komponenterna istället kopplas parallellt i förhållande till varandra kallas det parallellkoppling. Tre parallellkopplade lampor ser ut på följande sätt i ett kopplingsschema:

Ersättningsresistans
Om det finns flera resistorer i en krets kan dessa ersättas med en enda, ny resistor som motsvarar den totala resistansen hos de utbytta resistorerna. Denna totala resistans kallas ersättningsresistans och beräknas på olika sätt beroende på hur de ursprungliga resistorerna är kopplade i förhållande till varandra.
Seriekoppling
När resistorer seriekopplas ökar det totala motståndet, strömmen får svårare att flöda, och strömstyrkan minskar i hela den seriekopplade kretsen. Ersättningsresistansen för seriekopplade motstånd motsvarar summan av de ursprungliga motstånden.
Ersättningsresistans vid seriekoppling
$R_{ers}=R_1+R_2+R_3+\ldots$Rers=R1+R2+R3+…
Precis som andra elektriska komponenter kan även spänningskällor seriekopplas. Den totala spänningen är då summan av de enskilda spänningarna. För att detta ska gälla måste plus- respektive minuspolerna kopplas åt samma håll.
Total spänning vid seriekoppling av spänningskällor
$U_{tot}=U_1+U_2+U_3+\ldots$Utot=U1+U2+U3+…
Parallellkoppling
När resistorer parallellkopplas ser situationen annorlunda ut. För varje resistor som kopplas in parallellt öppnas en ny väg för strömmen att flöda genom. Även om denna ”nya väg” har ett visst motstånd är det ändå bättre för strömmen än när den vägen inte fanns alls. Detta innebär faktiskt att det totala motståndet minskar, strömmen får lättare att flöda, och strömstyrkan ökar i hela den parallellkopplade kretsen. Ersättningsresistansen för parallellkopplade motstånd är alltid mindre än den lägsta resistansen hos de ursprungliga motstånden.
Ersättningsresistans vid parallellkoppling
$\frac{1}{R_{ers}}=\frac{1}{R_1}+\frac{1}{R_2}+\frac{1}{R_3}+\ldots$1Rers =1R1 +1R2 +1R3 +…
$R_{ers}=$Rers= $\left(\frac{1}{R_1}+\frac{1}{R_2}+\frac{1}{R_3}+\ldots\right)^{-1}$(1R1 +1R2 +1R3 +…)−1
Om spänningskällor parallellkopplas är det viktigt att alla spänningskällorna har lika stor spänning. Vid en parallellkoppling av två identiska batterier är spänningens storlek oförändrad, men däremot tar det dubbelt så lång tid för batterierna att ladda ur.
Total spänning vid parallellkoppling av identiska spänningskällor
$U_{tot}=U_1=U_2=U_3=\ldots$Utot=U1=U2=U3=…
Exempel – Parallellkopplade motstånd
I detta exempel ska vi betrakta en krets som består av en spänningskälla samt två parallellkopplade motstånd, enligt bilden nedan.

Återigen har vi fått reda på spänningskällans styrka samt resistanserna hos motstånden. I denna krets kan Ohms lag framförallt användas på två olika sätt, antingen över motstånd nummer 1, eller över motstånd nummer 2. Strömmen som går genom kretsen kommer nämligen att dela på sig när den når parallellkopplingen, en del av strömmen kommer att passera genom motstånd 1 och den andra delen kommer att passera genom motstånd 2.
Vi ska börja med att använda Ohms lag för att besvara frågan: ”Hur stor ström kommer att passera genom motstånd 1?”.
För att beräkna detta använder vi Ohms lag.
Spänningen över motstånd 1 är på totalt 48 V, resistansen hos motstånd 1 är på 8 Ohm. Detta ger oss en ström på totalt:
$U=R\cdot I_1$U=R·I1
$I_1=$I1= $\frac{U}{R}=\frac{48}{8}$UR =488
$I_1=6$I1=6 A
På samma sätt kan vi beräkna strömmen genom motstånd 2 genom att använda Ohms lag. Spänningen är densamma över detta motståndet men resistansen är här 4 Ohm. Detta ger oss en ström på:
$U=R\cdot I_2$U=R·I2
$I_2=$I2= $\frac{U}{R}=\frac{48}{4}$UR =484
$I_2=12$I2=12 A
Som vi förväntade oss flyter det en större ström genom motståndet med lägre resistans. Vi kan också nu enkelt beräkna hur stor den totala strömmen är som flyter genom kretsen. Den total strömmen är summan av de två mindre strömmarna och är därför:
$I_{tot}=I_1+I_2=6+12=18$Itot=I1+I2=6+12=18 A
Totalt genom kretsen flyter det en ström på 18 A.
Att tänka på med Ohms lag
Varje gång du ska använda Ohms lag så måste du vara noggrann med hur du ska använda den. Ska du beräkna den totala strömmen genom en krets eller bara strömmen genom en viss komponent? När du väl vet detta så är det viktigt att du använder rätt mätvärden.
För att använda Ohms lag över en viss komponent är det spänningen över denna komponenten som är relevant, inte den totala spänningen över kretsen. För att visa vad vi menar med detta så ska vi kika på ännu ett exempel.
Exempel 4
Vi ska nu kika på hur det finns risk Ohms lag används felaktigt genom att studera en krets med tre motstånd, enligt bilden nedan.

I denna krets är två av motstånden parallellkopplade, och ett tredje sitter i serie med dessa två. Spänningen och samtliga resistanser är givna i bilden.
Låt nu säga att vi vill beräkna strömmen som går genom motstånd nummer två.
Felaktig lösning
I ett sådant scenario kan det vara lockande att direkt ta till Ohms lag. Spänningen i kretsen är på totalt 48 V medan resistansen hos motstånd 2 är på 4 Ohm.
Med Ohms lag skulle detta ge en ström på:
$U=R\cdot I_2$U=R·I2
$48=4\cdot I_2$48=4·I2
$I_2=12\text{ }A$I2=12 A
Obs! Detta svar är fel!
Strömmen som vi har beräknat är högre än den faktiska strömmen som flyter genom motstånd 2. Anledningen till detta är att vi har använd spännigen som är över hela kretsen och inte spänningen som är över just motstånd 2.
Spänningen över motstånd 2 är inte densamma som spänningskällans spänning, eftersom det finns ett s.k. spänningsfall över motstånd 1. Skulle vi mäta spänningen över motstånd 2 skulle vi därför få ett lägre mätvärde än 48 V och det är detta mätvärde som vi måste använda i Ohms lag för att få korrekt svar.
Korrekt lösning
För att beräkna strömmen genom motstånd 2 måste vi ta reda på spänningen över motstånd 2. Detta gör vi genom att först beräkna det totala motståndet i kretsen.
Steg 1)
Det totala motståndet i kretsen kan beräknas genom att summera resistansen i motstånd 1 med ersättningsresistansen för de två parallellkopplade motståndet.
För vi detta så får vi en total resistans på:
$R_{tot}=R_1+\frac{\left(R_2\cdot R_3\right)}{R_2+R_3}$Rtot=R1+(R2·R3)R2+R3 $=5+\frac{4\cdot6}{4+6}=5+\frac{24}{10}=7,4$=5+4·64+6 =5+2410 =7,4 Ohm
Steg 2)
Den total strömmen kan nu beräknas genom att använda Ohms lag över hela kretsen, vilket ger:
$U=R_{tot}\cdot I_{tot}$U=Rtot·Itot
$48=7,4\cdot i_{tot}$48=7,4·itot
$I_{tot}=6,486$Itot=6,486 A
Steg 3)
Eftersom den totala strömmen genom kretsen också är den ström som flyter genom motstånd 1 kan vi nu använda Ohms lag. Anledningen till detta är att motstånd 1 inte är seriekopplat, utan all ström som ska fram genom kretsen måste passera genom detta motstånd för att komma vidare. Nu beräknar vi spänningen över motstånd 1, d.v.s. hur mycket spänningen faller när strömmen passerar genom motståndet.
För att göra detta sätter vi in våra värden för ström och resistans i Ohms lag enligt:
$U_1=R_1\cdot I_{tot}=5\cdot6,486=32,432\text{ }$U1=R1·Itot=5·6,486=32,432 V
Spänningsfallet över motstånd 1 är drygt 32 Volt.
Steg 4)
Det är nu dags att beräkna spänningen över motstånd 2. Efter strömmen har passerat genom motstånd 1 räcker det med att den passerar genom motstånd 2 för att åter komma till spänningskällan. Detta innebär att spänningen över motstånd 2 är den totala spänningen subtraherat med spänningsfallet över motstånd 1. Spänningen över motstånd 2 är därför på:
$U_2=U-U_148-32,432=15,567$U2=U−U148−32,432=15,567 V
Steg 5)
Vi kan nu använda Ohms lag över motstånd 2 och slutligen bestämma strömmen genom motståndet.
$U_2=R_2\cdot I_2$U2=R2·I2
$15,567=4I_2$15,567=4I2
$I_2=3,9$I2=3,9
Den total strömmen som flyter genom motstånd 2 är $3,9$3,9 A.
